2012年版PT3録画静音サーバー（３）ソフトウェア

（2012年7月10日時点）
PT3を2枚使い、地上デジタル同時４チャンネル録画、衛星デジタル同時４チャンネル録画が行えるように、ソフトウェアをインストールする。Windows7は、64bit版を使用する。

（０１）ICカードリーダードライバのインストール

ATM社のc1691というカードリーダーは、Windows7のPCと接続すると、自動的に認識され、個別にドライバをインストールする必要はない。

（０２）PT3ドライバのインストール

このファイルを実行して、インストールします。

（０３）PT3SDKのインストール

このファイルを実行してインストールします。

上記をインストールした状態で、コントロールパネル＞システムとセキュリティ＞システム＞デバイスマネージャーを確認すると、以下のようになる。

（０４）FPGA回路更新ツールの実行

PT3の基板上にあるFPGAの更新を実施するために、Update.exeを実行する。
PT3が2枚ある場合は、1枚目を1、2枚目を2を選択して回路更新を実施する。
注意点は、回路更新後Windowsをシャットダウンし、電源のコンセントを抜いて20秒程してから、再度立ち上げる。そうしないとFPGAの回路更新が有効にならない。

（０５）動作チェック用サンプルのインストール

を実行して、PT3カードの動作を確認します。

確認方法は、以下参照。

Example.exe for PT3 バージョン 0.95 2012/07/04
[デバイス選択メニュー]
Bus:バス番号 / Dev:デバイス番号 / Fun:ファンクション番号 / PTn:品番
–+—+—+—+—
# Bus Dev Fun PTn
–+—+—+—+—
0: (終了)
1: 3 0 0 3
2: 4 0 0 3
>1
[デバイスメニュー (1／3ページ)]
0: (戻る)
1: LNB 電源設定
2: チャンネルスキャン
3: チャンネル設定
4: TS-ID 設定
5: ステータス表示
6: キャプチャ開始
7: → 2ページ目
8: 機能検査
>2
0: (戻る)
1: S1
2: S2
3: T1
4: T2
>1
変:変更指示 / 起:起動制御信号 / ア:アップリンク制御情報
—+—-+—+——-+——+–+–+–+——————-+———————-
No. Ch. AGC Δclock Δcarr 変 起 ア 伝送モード/Slot数 TS-ID (Hex)
/128 (ppm) (kHz) 1 2 3 4 1 2 3 4 5
—+—-+—+——-+——+–+–+–+——————-+———————-
0 BS01 55 – 2.82 + 304 24 0 4 7/48 -/– -/– -/– 4010 4011
1 BS03 53 – 2.82 + 304 31 0 2 7/48 -/– -/– -/– 4030 4031
2 BS05 50 – 2.82 + 304 27 0 2 7/48 -/– -/– -/– 4450 4451
3 BS07 49 – 2.82 + 304 26 0 2 7/48 -/– -/– -/– 4470 4671 4672
4 BS09 51 – 2.82 + 304 24 0 4 7/48 -/– -/– -/– 4090 4091 4092
5 BS11 52 – 2.82 + 304 17 0 2 7/48 -/– -/– -/– 46b0 46b1 46b2
6 BS13 52 – 2.82 + 304 8 0 2 7/48 -/– -/– -/– 40d0 40d1
7 BS15 54 – 2.82 + 304 12 0 2 7/48 -/– -/– -/– 40f1 40f2
8 BS17 58 (TMCC 受信不可)
9 BS19 53 – 2.82 + 304 21 0 2 7/48 -/– -/– -/– 4730 4731 4732
10 BS21 54 – 2.82 + 304 18 0 2 7/48 -/– -/– -/– 4750 4751 4752
11 BS23 53 – 2.82 + 304 18 0 2 7/48 -/– -/– -/– 4770 4771 4772
12 ND02 58 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 6020
13 ND04 56 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 7040
14 ND06 55 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 7060
15 ND08 56 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 6080
16 ND10 56 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 60a0
17 ND12 55 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 70c0
18 ND14 56 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 70e0
19 ND16 56 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 7100
20 ND18 57 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 7120
21 ND20 56 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 7140
22 ND22 58 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 7160
23 ND24 61 – 2.82 + 304 0 0 4 4/48 -/– -/– -/– 7180
—+—-+—+——-+——+–+–+–+——————-+———————-
[デバイスメニュー (1／3ページ)]
0: (戻る)
1: LNB 電源設定
2: チャンネルスキャン
3: チャンネル設定
4: TS-ID 設定
5: ステータス表示
6: キャプチャ開始
7: → 2ページ目
8: 機能検査
>2
0: (戻る)
1: S1
2: S2
3: T1
4: T2
>3
—+—+—+——-+——+-+——————————————
No. Ch. AGC Δclock Δcarr S 変調/符号化率/インターリーブ/セグメント数
255 (ppm) (kHz) A階層 B階層 C階層
—+—+—+——-+——+-+——————————————
0 1 89 (TMCC 受信不可)
1 2 137 (TMCC 受信不可)
2 3 84 (TMCC 受信不可)
3 C13 92 (TMCC 受信不可)
4 C14 91 (TMCC 受信不可)
5 C15 91 (TMCC 受信不可)
6 C16 91 (TMCC 受信不可)
7 C17 99 (TMCC 受信不可)
8 C18 101 (TMCC 受信不可)
9 C19 108 (TMCC 受信不可)
10 C20 98 (TMCC 受信不可)
11 C21 98 (TMCC 受信不可)
12 C22 100 (TMCC 受信不可)
13 4 86 (TMCC 受信不可)
14 5 143 (TMCC 受信不可)
15 6 87 (TMCC 受信不可)
16 7 90 (TMCC 受信不可)
17 8 87 (TMCC 受信不可)
18 9 140 (TMCC 受信不可)
19 10 86 (TMCC 受信不可)
20 11 93 (TMCC 受信不可)
21 12 89 (TMCC 受信不可)
22 C23 108 (TMCC 受信不可)
23 C24 99 (TMCC 受信不可)
24 C25 98 (TMCC 受信不可)
25 C26 98 (TMCC 受信不可)
26 C27 97 (TMCC 受信不可)
27 C28 143 (TMCC 受信不可)
28 C29 149 (TMCC 受信不可)
29 C30 104 (TMCC 受信不可)
30 C31 106 (TMCC 受信不可)
31 C32 102 (TMCC 受信不可)
32 C33 103 (TMCC 受信不可)
33 C34 106 (TMCC 受信不可)
34 C35 106 (TMCC 受信不可)
35 C36 106 (TMCC 受信不可)
36 C37 105 (TMCC 受信不可)
37 C38 107 (TMCC 受信不可)
38 C39 106 (TMCC 受信不可)
39 C40 107 (TMCC 受信不可)
40 C41 111 (TMCC 受信不可)
41 C42 111 (TMCC 受信不可)
42 C43 111 (TMCC 受信不可)
43 C44 112 (TMCC 受信不可)
44 C45 111 (TMCC 受信不可)
45 C46 111 (TMCC 受信不可)
46 C47 111 (TMCC 受信不可)
47 C48 111 (TMCC 受信不可)
48 C49 111 (TMCC 受信不可)
49 C50 111 (TMCC 受信不可)
50 C51 111 (TMCC 受信不可)
51 C52 111 (TMCC 受信不可)
52 C53 111 (TMCC 受信不可)
53 C54 111 (TMCC 受信不可)
54 C55 111 (TMCC 受信不可)
55 C56 111 (TMCC 受信不可)
56 C57 155 (TMCC 受信不可)
57 C58 156 (TMCC 受信不可)
58 C59 108 (TMCC 受信不可)
59 C60 108 (TMCC 受信不可)
60 C61 112 (TMCC 受信不可)
61 C62 105 (TMCC 受信不可)
62 C63 105 (TMCC 受信不可)
63 13 155 (TMCC 受信不可)
64 14 97 (TMCC 受信不可)
65 15 99 (TMCC 受信不可)
66 16 151 (TMCC 受信不可)
67 17 119 + 7.55 – 28 0 3/2/2/13 -/-/-/– -/-/-/–
68 18 118 + 7.80 – 29 0 1/1/3/01 3/2/2/12 -/-/-/–
69 19 111 (TMCC 受信不可)
70 20 119 + 7.76 – 28 0 1/1/3/01 3/2/2/12 -/-/-/–
71 21 118 + 7.81 – 28 0 1/1/3/01 3/2/2/12 -/-/-/–
72 22 119 + 7.79 – 28 0 1/1/3/01 3/2/2/12 -/-/-/–
73 23 116 + 7.79 – 28 0 1/1/3/01 3/2/2/12 -/-/-/–
74 24 120 + 7.76 – 25 0 1/1/3/01 3/2/2/12 -/-/-/–
75 25 118 + 7.74 – 28 0 1/1/3/01 3/2/2/12 -/-/-/–
76 26 119 + 7.79 – 28 0 1/1/3/01 3/2/2/12 -/-/-/–
77 27 119 + 7.81 – 28 0 1/1/3/01 3/2/2/12 -/-/-/–
78 28 116 + 7.79 – 28 0 3/2/2/13 -/-/-/– -/-/-/–
79 29 111 (TMCC 受信不可)
80 30 156 (TMCC 受信不可)
81 31 111 (TMCC 受信不可)
82 32 157 (TMCC 受信不可)
83 33 113 (TMCC 受信不可)
84 34 115 (TMCC 受信不可)
85 35 115 (TMCC 受信不可)
86 36 113 (TMCC 受信不可)
87 37 143 (TMCC 受信不可)
88 38 122 (TMCC 受信不可)
89 39 118 (TMCC 受信不可)
90 40 115 (TMCC 受信不可)
91 41 115 (TMCC 受信不可)
92 42 117 (TMCC 受信不可)
93 43 125 (TMCC 受信不可)
94 44 125 (TMCC 受信不可)
95 45 118 (TMCC 受信不可)
96 46 116 (TMCC 受信不可)
97 47 117 (TMCC 受信不可)
98 48 117 (TMCC 受信不可)
99 49 121 (TMCC 受信不可)
100 50 131 (TMCC 受信不可)
101 51 116 (TMCC 受信不可)
102 52 113 (TMCC 受信不可)
103 53 113 (TMCC 受信不可)
104 54 113 (TMCC 受信不可)
105 55 116 (TMCC 受信不可)
106 56 128 (TMCC 受信不可)
107 57 119 (TMCC 受信不可)
108 58 114 (TMCC 受信不可)
109 59 115 (TMCC 受信不可)
110 60 115 (TMCC 受信不可)
111 61 115 (TMCC 受信不可)
112 62 121 (TMCC 受信不可)
—-+—+—+——-+——+-+——————————————
[デバイスメニュー (1／3ページ)]
0: (戻る)
1: LNB 電源設定
2: チャンネルスキャン
3: チャンネル設定
4: TS-ID 設定
5: ステータス表示
6: キャプチャ開始
7: → 2ページ目
8: 機能検査
>

（０６）録画保存用のディレクトリの作成

ディレクトリ　C:\TVを作成

（０７）視聴・録画ソフトのインストール

以下の３つをダウンロードしてインストールする。
視聴・録画　TVTest　　　　　 TVTest.zip
録画　　　　　RecTest           RecTest.zip
Bonドライバ　PT3用             bin_PT3-ST_00_3.zip
TVRock連携　　　　　　　　　  TvRockOnTVTest_8.zip

ディレクトリ　C:\Program Files\TVTest　の中に以下のファイルを入れる。
ディレクトリ　C:\Program Files\TVTest\Pluginsの中にTvRockOnTVTest.tvtpを入れる。

（０８）録画管理ソフトTVRockのインストール

ディレクトリC:\Program Files\TVRockの中に以下のファイルを入れる。

（０９）DTune.batを実行する。

バッチファイルの実行で、以下の内容を入力する。

tvtest.exe
/d BonDriver_PT3-T.dll /DID A
rectest.exe
/tvrock /d BonDriver_PT3-T.dll /min /DID A

tvtest.exe
/d BonDriver_PT3-T.dll /DID B
rectest.exe
/tvrock /d BonDriver_PT3-T.dll /min /DID B

tvtest.exe
/d BonDriver_PT3-T.dll /DID C
rectest.exe
/tvrock /d BonDriver_PT3-T.dll /min /DID C

tvtest.exe
/d BonDriver_PT3-T.dll /DID D
rectest.exe
/tvrock /d BonDriver_PT3-T.dll /min /DID D

tvtest.exe
/d BonDriver_PT3-S.dll /DID E
rectest.exe
/tvrock /d BonDriver_PT3-S.dll /min /DID E

tvtest.exe
/d BonDriver_PT3-S.dll /DID F
rectest.exe
/tvrock /d BonDriver_PT3-S.dll /min /DID F
tvtest.exe
/d BonDriver_PT3-S.dll /DID G
rectest.exe
/tvrock /d BonDriver_PT3-S.dll /min /DID G

tvtest.exe
/d BonDriver_PT3-S.dll /DID H
rectest.exe
/tvrock /d BonDriver_PT3-S.dll /min /DID H

（１０）TVRockのメニューから「ツール」ー「デバイス名エディタ」で、わかりやすく以下に変更する。

地上1
地上2
地上3
地上4
衛星1
衛星2
衛星3
衛星4

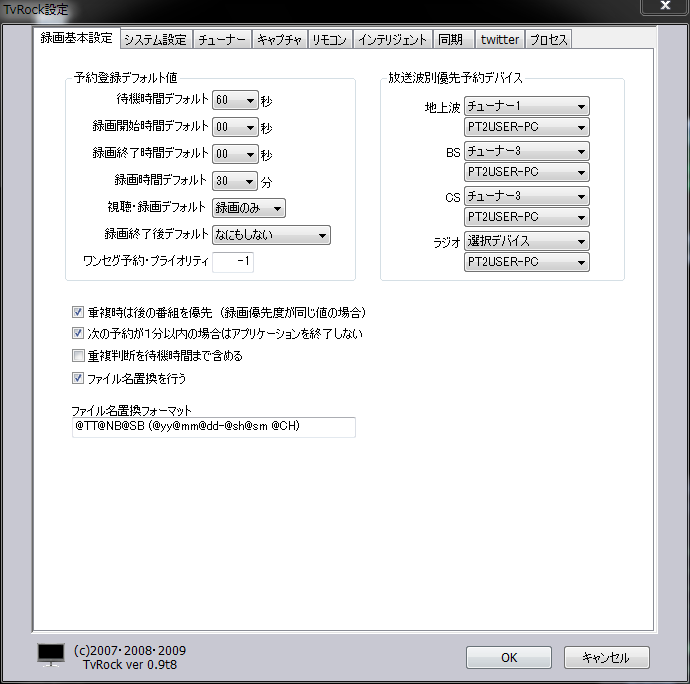

（１１）TVRockのメニューから「設定」ー「録画基本設定」

ファイル名置換フォーマットを以下に変更する。
@TT@NB@SB (@yy@mm@dd-@sh@sm @CH)

（１２）TVRockの設定確認

以下がTVRockのメニューから「設定」を選んだ時の画面設定である。
①録画基本設定

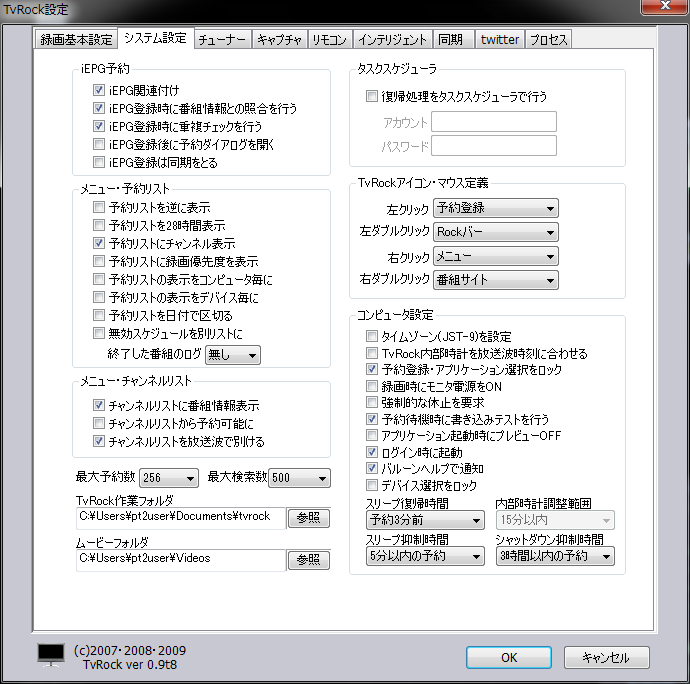

②システム設定

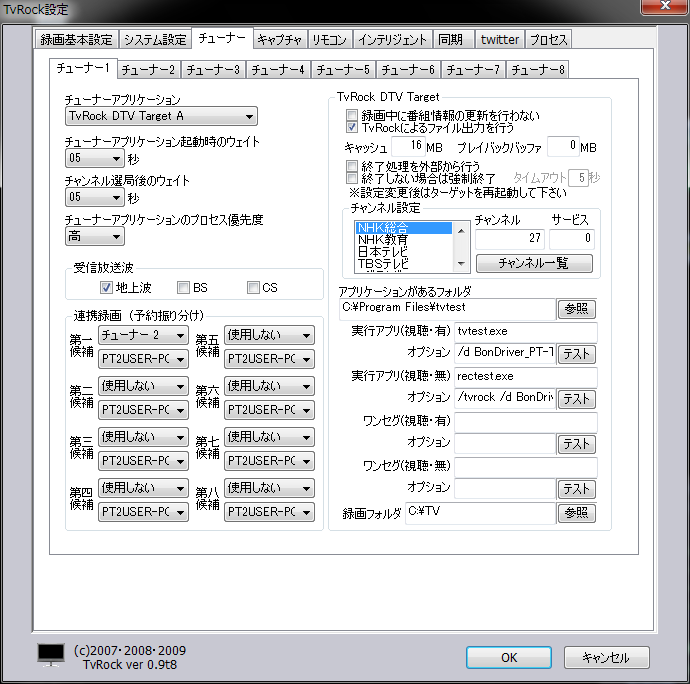

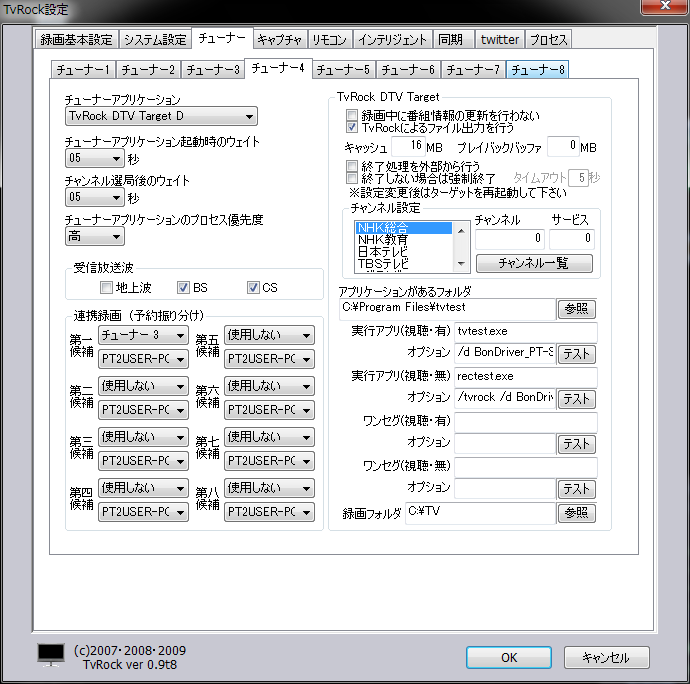

③チューナー

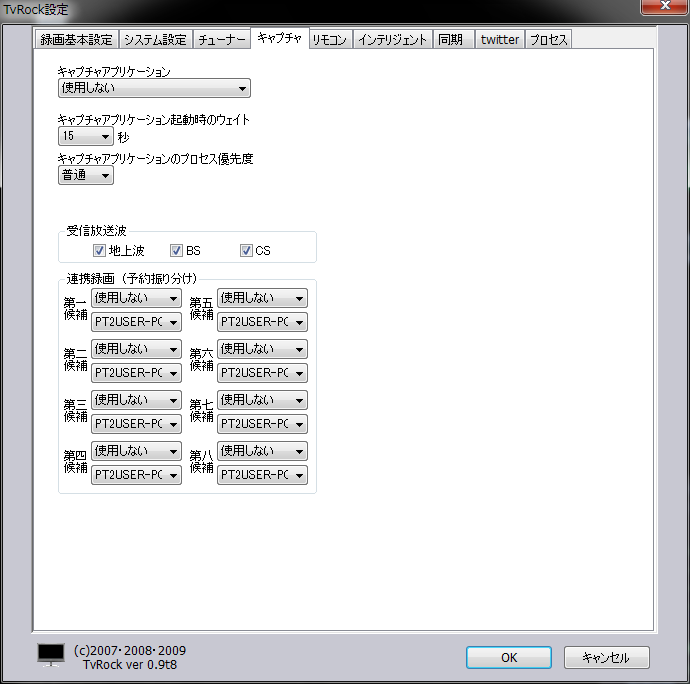

④キャプチャ
⑤リモコン

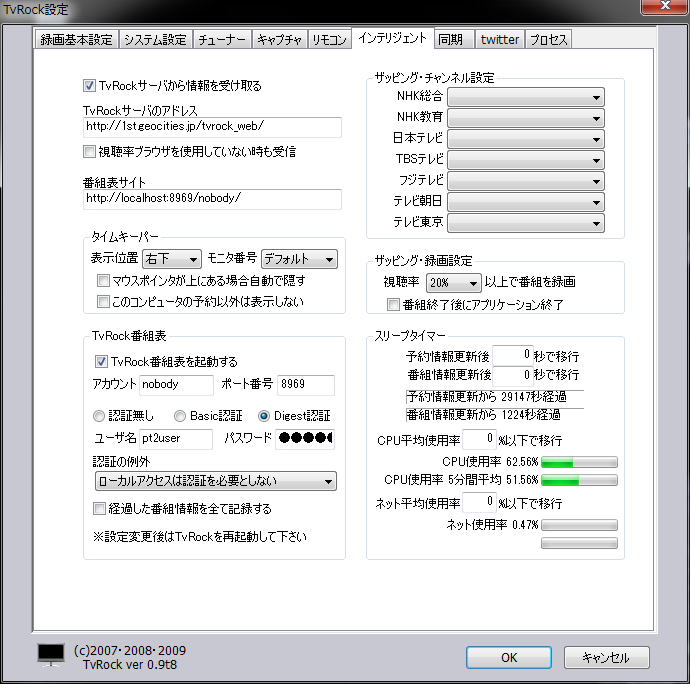

⑥インテリジェント
⑦同期
⑧twitter

①録画基本設定

②システム設定

③チューナー

④キャプチャ

⑤リモコン

⑥インテリジェント

⑦同期

⑧twitter

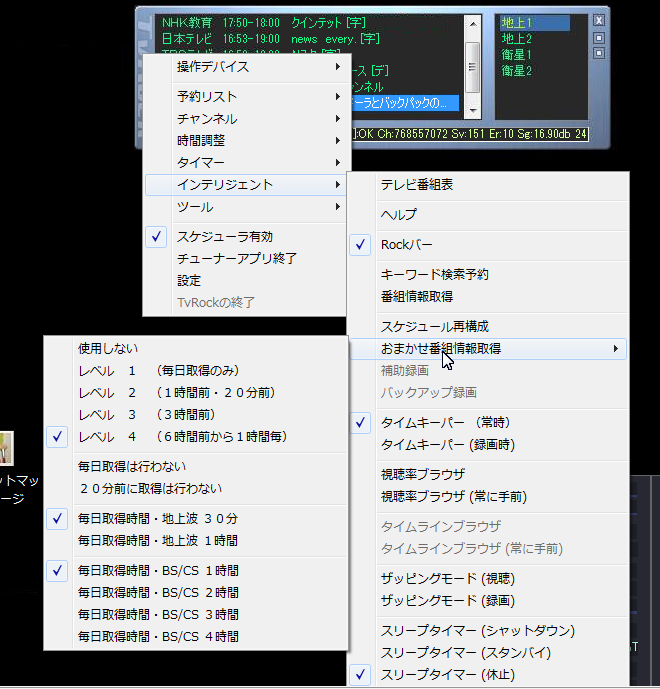

（１３）TVRockのメニューから「インテリジェント」の設定

「インテリジェント」のメニューから以下をチェックする。
・「Rockバー」
・「タイムキーパー（常時）」
この設定により、Rockバーとタイムキーパーが常に表示される。

番組表取得のスケジュールは、以下の設定を行う。

「インテリジェント」ー「おまかせ番組情報取得」から、以下の設定を行う。
・レベル４（６時間前から１時間毎）
・毎日取得時間・地上波　３０分
・毎日取得時間・BS/CS　１時間

この設定により、番組表の自動更新が行われる。

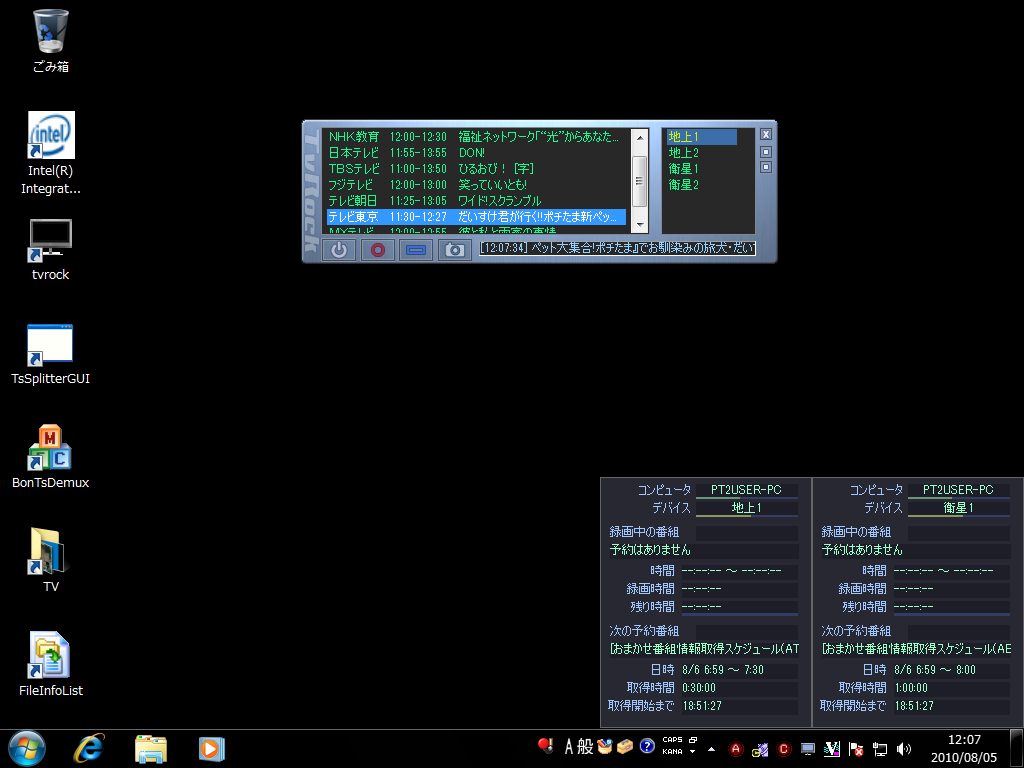

以下が設定完了時の画面

関連記事

コメント2件

たろ より:

2012年9月12日 11:20

唐突なコメントごめんなさい。
PT3を二枚入手し、設定しましたがうまくいかず困っています。
もしよければご教授ください

NEC Express5800／S70 タイプPJ　標準仕様
Win XP sp3
メモリ　2G

PT3は3つのスロットそれぞれにさしかえてみたが変化なし。
デバイスマネージャでは二枚とも正常。
アースソフトのページのソフトウエアはすべて実行済み

BonDriver_PT-ST（人柱版4）
EpgDataCap_Bon 10.66
TVtest 0.7.23

参考にしたサイト
http://blog.livedoor.jp/shibainu_z_0618/archives/11894453.html

■EpgDataCap_Bonの設定で　PT3-S0とS1は正常ですが、PT3-S2、S3については「オープンできません」となります。PT3が二枚認識されていないのでしょうか。

simplelife より:

2012年9月14日 14:00

たろさん、はじめまして。

デバイスマネージャで認識されていれば、問題ないはずです。まず、PT3-exampleで正常動作を確認してください。
そこまで確認できれば、bon driver関連の問題です。
