2020年版自宅録画サーバーの準備
目次
（2021年9月2日追記）
簡単にインストールする方法を公開
（2020年03月08日追記）「2020年版 デジタル放送録画の圧縮を最適化するFFmpegの使い方」について紹介。 FFmpegのパラメータを決める際に参考にしてください。
そろそろ2020年が近くなり、自宅録画サーバーも新しいバージョンを検討している。
2019年にあった出来事
2019年にあった変化として、以下の項目がある。
- Intelは、Media Server Studioを終了し、Media-SDKをオープンソースとした。(2019年7月8日）
- CentOSがバージョンアップした。
2018年12月03日 7.6-1810
2019年09月17日 7.7-1908
2019年09月24日 8.0-1905 - 第9世代Intel Coreが発売された。（2018年10月～）
このような状況を踏まえて、2020年の自宅録画サーバーについて考えてみた。
2020年版自宅録画サーバーの考え方
CPUや周辺チップの性能向上があり、Intel QSVもオープンソースになったので、以下の構成を考えた。
（１）第8世代Intel Coreを使う。
（２）CentOSは、7.6を使う。
（３）とりあえず、libx264のCRFモードを使い、Media-SDKを第8世代Intel Coreで動かせるよう努力する。
まず、第8世代CPU(i3-8100)で作って性能を測定した。
2020年版自宅録画サーバーのハードウェア
以下の部品を集めて組み立てた。
| No. | カテゴリ | 品名 | 個数 | メーカー | 税込価格 Amazon 2019年11月26日現在 |
|---|---|---|---|---|---|
| 1 | ケース | Core V1 | 1 | Thermaltake | ¥4,489 |
| 2 | 電源 | KRPW-L5-400W/80+ | 1 | 玄人志向 | ¥2,948 |
| 3 | マザーボード | ROG STRIX H370-I GAMING | 1 | ASUS | ¥15,588 |
| 4 | CPU | i3-8100 | 1 | intel | ¥17,977 |
| 5 | メモリ | DDR4 PC4-19200 4GB | 2 | CFD | ¥5,686 |
| 6 | チューナーカード | PX-W3PE4 | 1 | PLEX | ¥11,321 |
| 7 | SSD(240GB) | CSSD-S6B240CG3VX | 1 | CFD | ¥3,111 |
| 8 | HDD(4TB) | ST4000DM004 | 1 | Seagate | ¥7,979 |
| 9 | カードリーダー | SCR3310/v2.0 | 1 | SCR | ¥1,880 |
| 合計 | ¥70,979 |
Mini-ITXのマザーボードで、第8世代CPU(i3-8100）を動かす。
※マザーボードの注意点
「ROG STRIX H370-I GAMING」は、なぜか有線LAN端子が2つある。
一つはIntel、もう一つは、Realtek。またWiFiもある。
適当にインストールすると、3つとも動作することがある。
しかし、安定しない時があったので、最終的にはIntelだけを利用している。
裏のパネルを見ている状態で、右側のLAN端子である。
ケースは小さい。

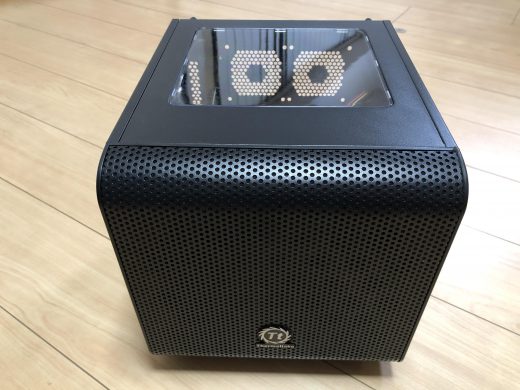

ケース正面

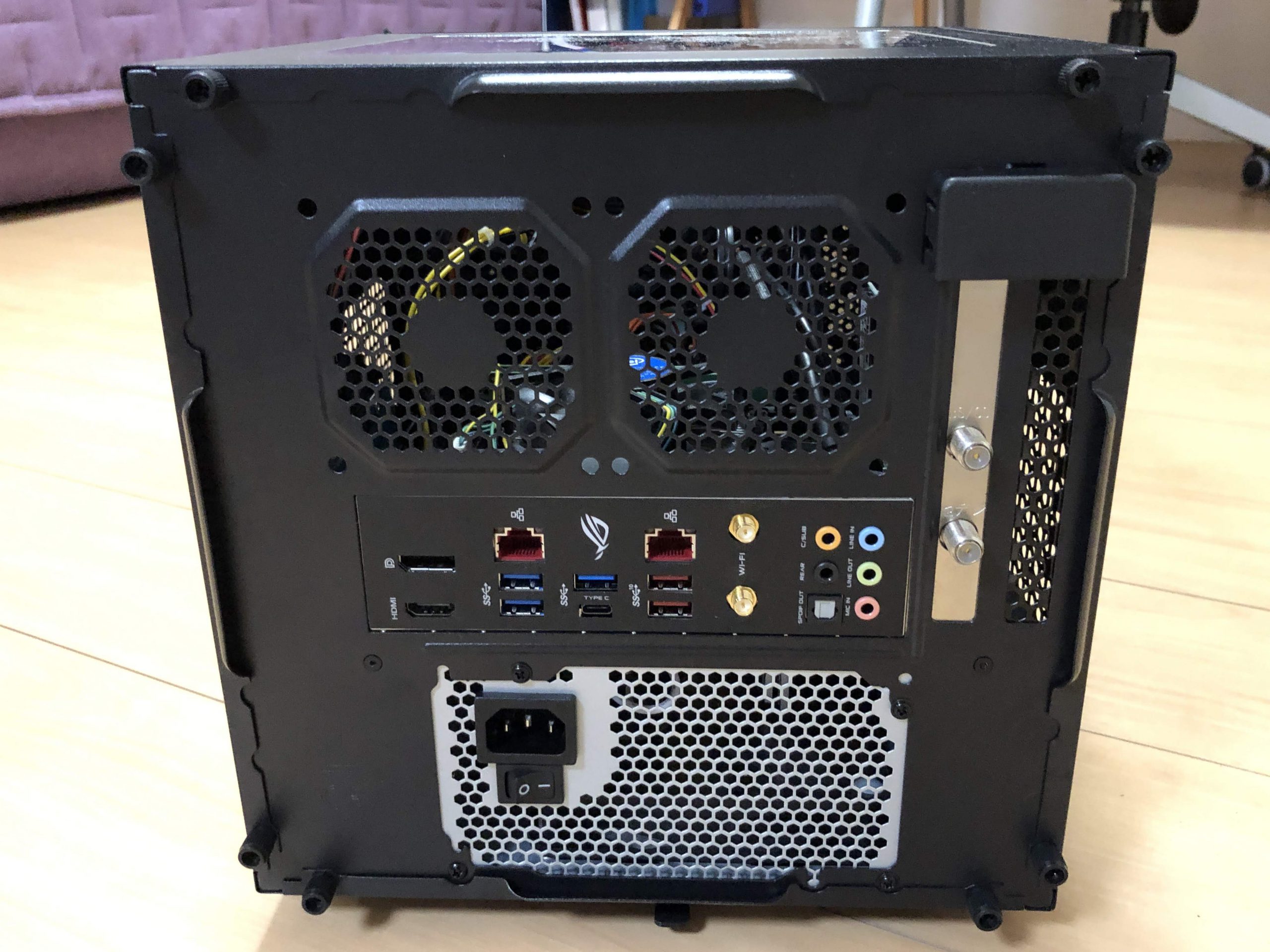

バックパネル

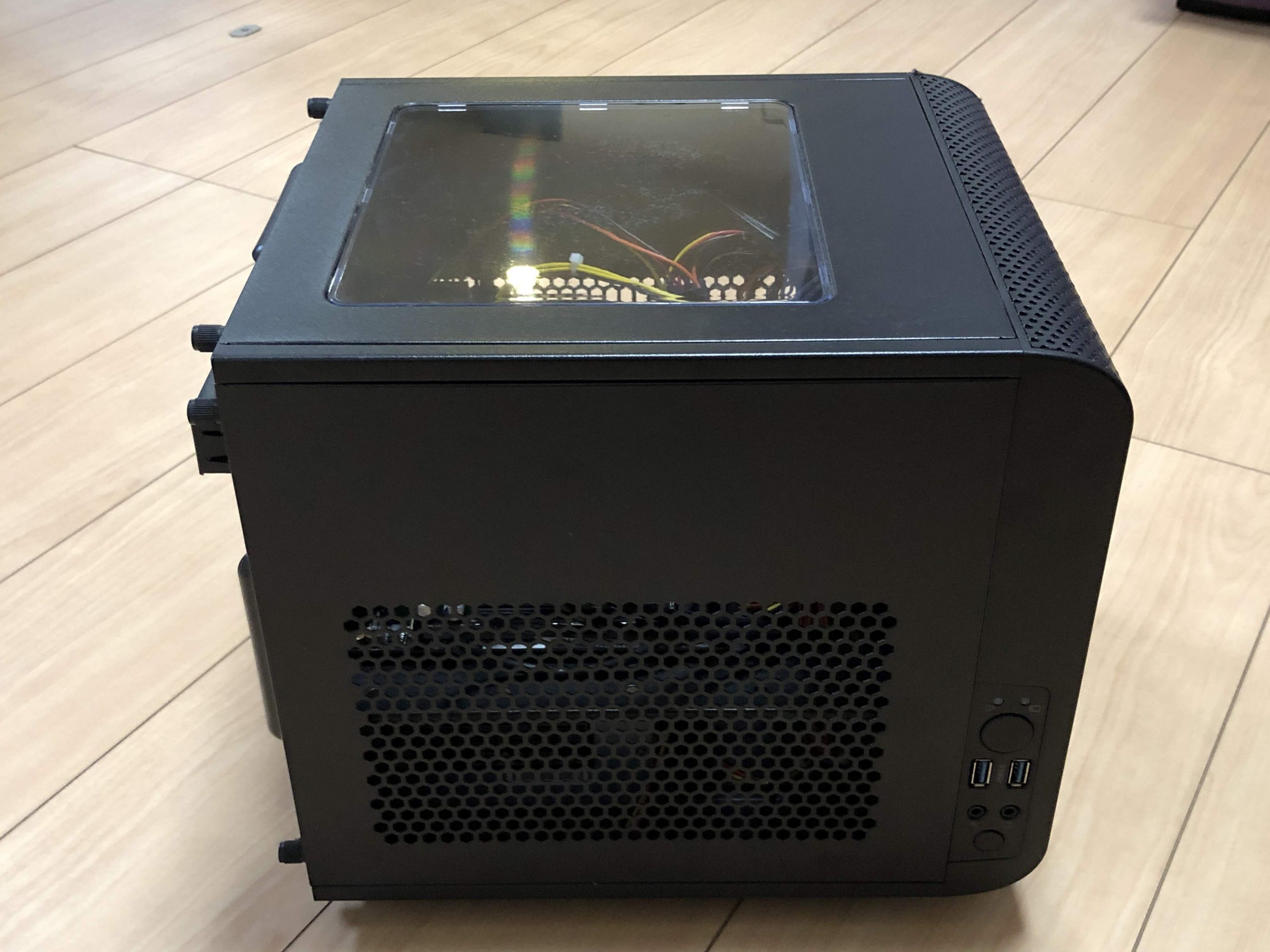

ケース側面

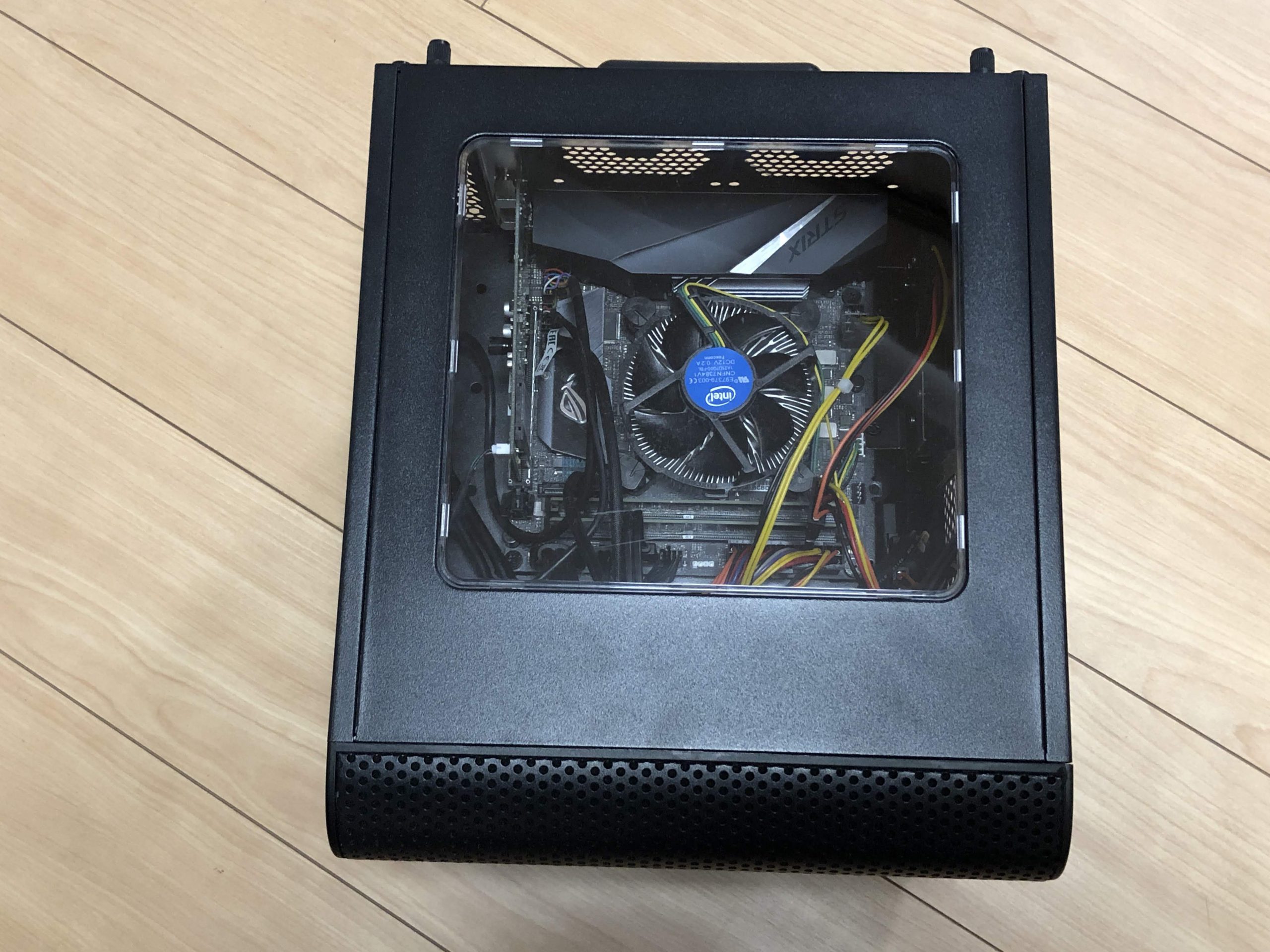

ケース上面
2020年版自宅録画サーバーのソフトウェア
以下の構成が無難だろう。
| 項目 | 名前 | 備考 |
|---|---|---|
| OS | CentOS | 7.6(Gnome Desktop) |
| ffmpeg、qsv | Media-SDK | 準備中 |
| 前準備 | セキュリティ、カードリーダ | |
| チューナードライバ | 非公式ドライバ | |
| 録画ディスク設定 | ||
| 録画制御 | mirakurun | |
| 録画予約 | epgstation | ブラウザから利用 |
| サーバー監視 | munin | ブラウザから利用 |
| ファイルサービス | samba | Windowsから利用 |
| リモートデスクトップ | xrdp | Windowsから利用 |
| 録画視聴 | plex media server | ブラウザから利用 |
QSVはまだ使えないので、libx264でトランスコード性能を測定する。
QSVでは、CRFモードが使えず固定量子化モードを選択したが、libx264を使うに当たりCRFモードを使ってみた。
EPGStationのconfigの設定は、以下のとおり。
{
"readOnlyOnce": false,
"serverPort": "8888",
"mirakurunPath": "http+unix://%2Fvar%2Frun%2Fmirakurun.sock/",
"dbType": "mysql",
"mysql": {
"host": "localhost",
"port": 3306,
"user": "epgstation",
"password": "mirakurun",
"database": "epgstation",
"connectTimeout": 20000,
"connectionLimit": 10
},
"ffmpeg": "/usr/local/bin/ffmpeg",
"ffprobe": "/usr/local/bin/ffprobe",
"recorded": "/mnt/data1",
"recordedTSDefaultDirectory": "/tv/",
"recordedEncodeDefaultDirectory": "/temp/",
"recordedFormat": "%TITLE%_%YEAR%-%MONTH%-%DAY%",
"maxEncode": 1,
"encode": [
{
"name": "crf23",
"cmd": "/bin/bash %ROOT%/config/enc-libx-crf23.sh",
"suffix": "-crf23.mp4",
"default": true
},
{
"name": "crf24",
"cmd": "/bin/bash %ROOT%/config/enc-libx-crf24.sh",
"suffix": "-crf24.mp4"
}
],
"recordedViewer": {
同じconfigフォルダに入れるエンコード用シェルスクリプトは、以下の2つ。
（2020年7月3日追記 パラメータで-vf yadifは必要ないようだ。これを除くといくらか速くなる。）
enc-libx-crf23.sh
#!/bin/bash eval `$FFMPEG -i "$INPUT" -vf yadif -preset veryfast -c:v libx264 -crf 23 -f mp4 -c:a aac -strict -2 -ar 48000 -ab 192k -ac 2 -loglevel error "$OUTPUT"`
enc-libx-crf24.sh
#!/bin/bash eval `$FFMPEG -i "$INPUT" -vf yadif -preset veryfast -c:v libx264 -crf 24 -f mp4 -c:a aac -strict -2 -ar 48000 -ab 192k -ac 2 -loglevel error "$OUTPUT"`
2020年版自宅録画サーバーの性能
実際に録画を行って評価した結果は、以下のとおり。
| 項目名 | 平均ビットレート crf=23 | 平均ビットレート crf=24 | 標準偏差 crf=23 | 標準偏差 crf=24 |
|---|---|---|---|---|
| NHK | 3.55M | 2.56M | 1.58M | 0.92M |
| テレビ朝日 | 3.4M | 2.7M | 1.04M | 0.75M |
| NHKBSプレミアム | 5.09M | 4.4M | 2.72M | 2.3M |
想定以上に良い結果が出た。ポイントは、２つ。
- 平均圧縮率 crf=23 preset=veryfastで地上波もBSも25％以下。
局名 圧縮後のファイルサイズ
（1時間あたり）サンプル数 テレビ朝日 1.46GB 213 NHK 1.66GB 192 BSプレミアム 2.24GB 260 - 平均圧縮速度 crf=23 preset=veryfastで3倍程度
3チャンネル同時録画でcrf=23で1週間行ったが、トランスコードはいくらか溜まることはあっても、処理に破綻はなかった。
1週間で、テレ朝213番組、NHK192番組、BSプレミアム260番組、合計665番組程度録画し、トランスコードする能力があった。

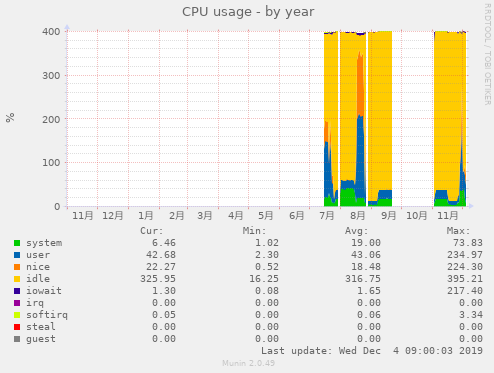

上記のグラフはmuninで測定したCPU稼働率である。
8月後半の1週間3チャンネルの録画を行うと、4コアで400％のうち、system 20%、user 180%、nice 150%となっている。
Intel QSVを使わないでも、1日30番組で1週間210番組ならば、余裕で使えそうだ。
以下、実際の録画結果を説明する。

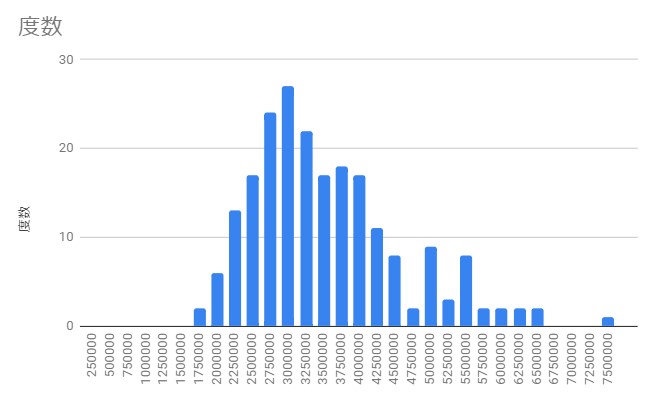

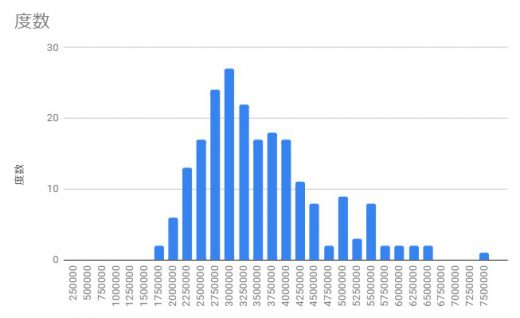

テレビ朝日
テレビ朝日のCRF=23の結果は以下の通り。
| 項目名 | 値 |
|---|---|
| データ数 | 213 |
| 平均 | 3.4Mbps |
| 標準偏差 | 1.05Mbps |

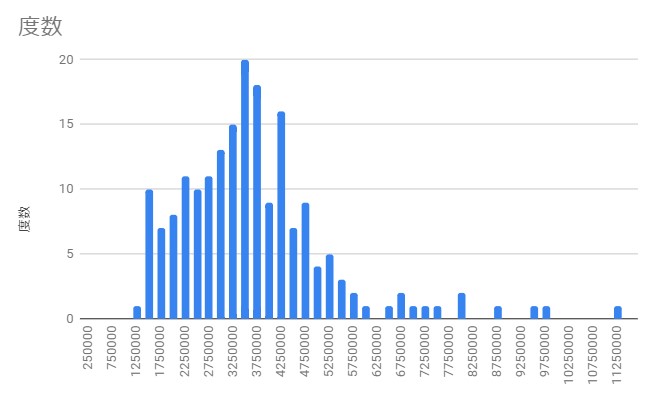

NHK
NHKのCRF=23の結果は以下の通り。
| 項目名 | 値 |
|---|---|
| データ数 | 192 |
| 平均 | 3.55Mbps |
| 標準偏差 | 1.58Mbps |

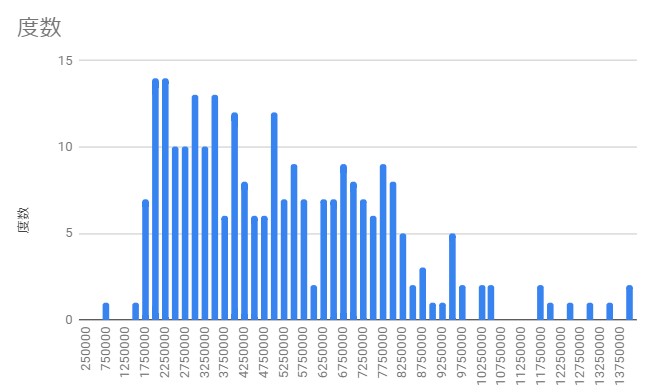

BSプレミアム
BSプレミアムのCRF=23の結果は以下の通り。
| 項目名 | 値 |
|---|---|
| データ数 | 260 |
| 平均 | 5.09Mbps |
| 標準偏差 | 2.72Mbps |
2020年版自宅録画サーバーのまとめ
今回組み立てた2020年版のハードウェアとソフトウェアで十分な機能と品質を持っている。
今までIntel QSVを使ってきた。
これを使う理由は、第6世代CPUではHD(1920×1080,1440×1080)をmp4にトランスコードする時、圧縮速度が2倍以下だったことである。つまり、1時間の番組を1時間でトランスコードするのでは、遅すぎる。
しかし、今回第8世代CPUを使ってみて、HD(1920×1080,1440×1080)をmp4にトランスコードする性能は、平均で3倍程度あった。これならば、Intel QSVを使わなくても十分な性能があり、しかも画質はCRFモードの方が良い可能性がある。
CRFモード23でトランスコードする際の懸念事項は、以下のとおりである。
- TSからmp4への平均圧縮率は25％以下だが、50％を超えるmp4も存在する。
圧縮後のビットレートは、地上波で1～12Mbps、BSで1～14Mbps。ビットレートが8Mbps以上になるとmp4のファイルサイズは、元のTSのファイルサイズの50％を超えてくる。 - 圧縮後のビットレートが高い番組は、圧縮速度も遅くなる。
ビットレートが10Mbps以上になると、圧縮速度が2倍まで落ちてくる。
