地上波6チャンネルの番組を全部録画するサーバー、『自宅録画サーバー（全録）』を作りました。

1週間ほど問題なく動いているので、その概要を紹介します。

『自宅録画サーバー（全録）』とは

自宅録画サーバーを10年ほど利用しています。
今までは、地上波4チャンネル、BS4チャンネルを同時に録画が可能でしたが、TSファイルをmp4ファイルにトランスコード（圧縮）するために時間がかかり、1日50時間録画程度が限界だと思っていました。

もし、6チャンネルを全録すると、1日144時間の録画を24時間以内にトランスコードする必要があり、6倍速以上のトランスコード能力が必要でした。これは、CPUの能力から無理だと思っていました。

ところが、第8世代、第9世代Intel CoreのCPUでは、6倍速以上でトランスコードが可能となり、『自宅録画サーバー（全録）』を作成してみることにしました。

今までも、東芝REGZAでタイムシフトマシンを使ってきたので、地上波6チャンネルの全録がとても便利であることは実感していました。
ただし、タイムシフトマシンに不満な点もあります。

1. 4TBのHDDを2台を使っても、8日間しか録画を保持できない。
   （6チャンネルの録画に1日1TBが必要。TSをそのまま保存しているため。）
2. 主に番組表から検索する使い方しかできない。
   （いろいろ便利な機能がありますが、リモコンで使うのは面倒です。）

そこで、もっと長い期間保存でき、キーワードで検索できるサーバー、『自宅全録サーバー』が欲しかった。

市販の全録レコーダーの状況（2020年7月9日現在）

REGZAのタイムシフトマシンは、テレビの便利機能として使っています。
しかし、世の中には「全録レコーダー」というジャンルもあり、現状ではパナソニックが精力的に製品を発表しています。

以前、モニターで使ったことがありますが、専用の圧縮チップを搭載し、安定した動作をしていました。

最新の全自動DIGA(全録対応モデル）は、2020年3月13日に発売された、以下の3機種があります。

最新機種では、4K録画にも対応しています。また、6チャンネル全録を16日間可能な機種が、6万円で買えてしまいます。

この全自動DIGAの機能で十分な方は、わざわざ『自宅録画サーバー（全録）』は必要ないと思います。

ハードウェア

2020年版自宅録画サーバーと、基本的には同じ構成です。

違いは、以下2点です。

1. TVチューナーカードを2枚使用。
   （地上波6チャネルを実現するため。）
2. 12センチ冷却ファンを1つ追加。
   （CPU温度が80℃を超えることがあったため。）

13万はちょっと高いかもしれませんが、パナソニックの全自動DIGAと比較すると、コストパフォーマンスはDMR-4X600よりいくらか良いでしょう。

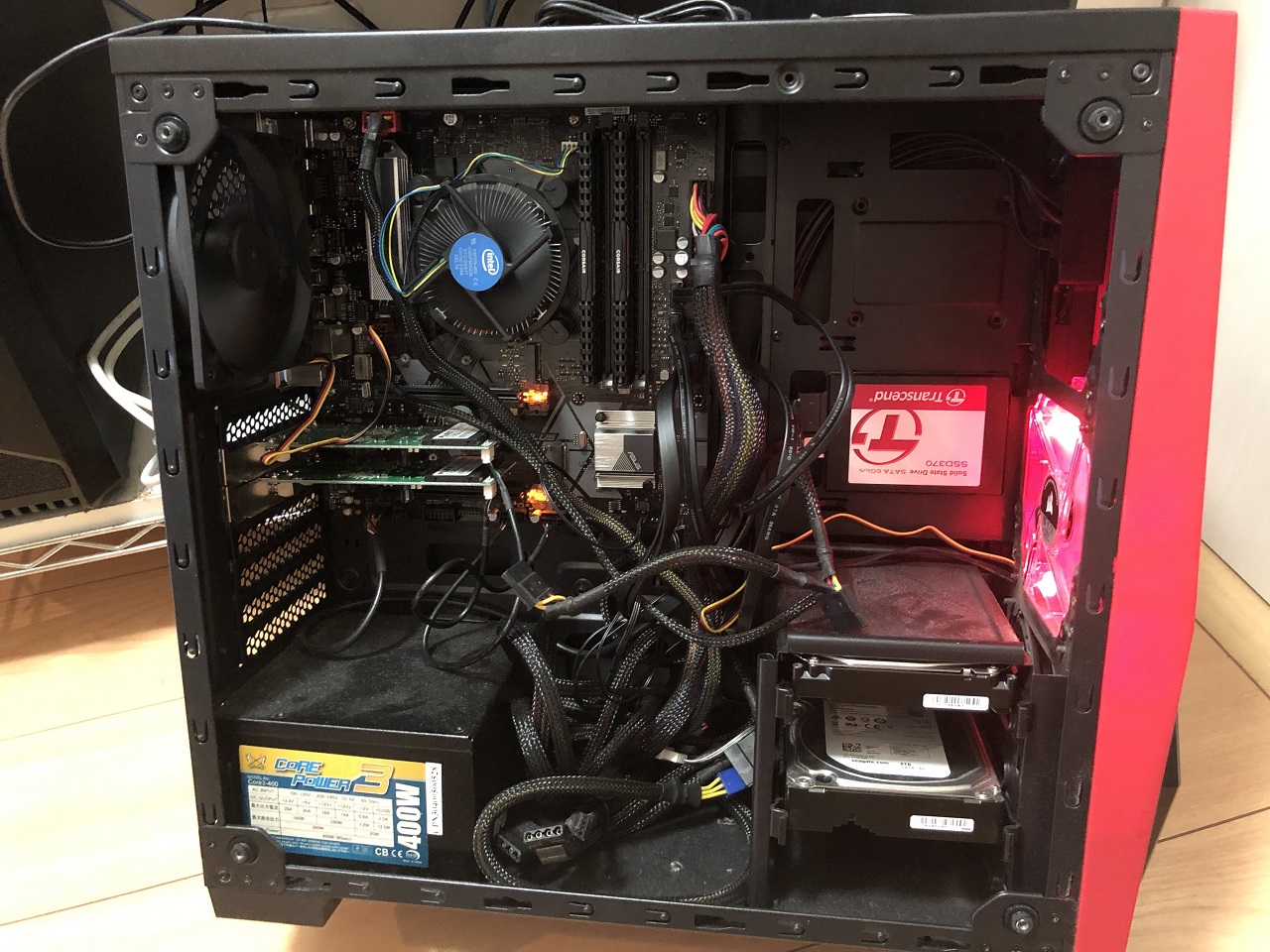

録画サーバー（全録）の全体写真です。

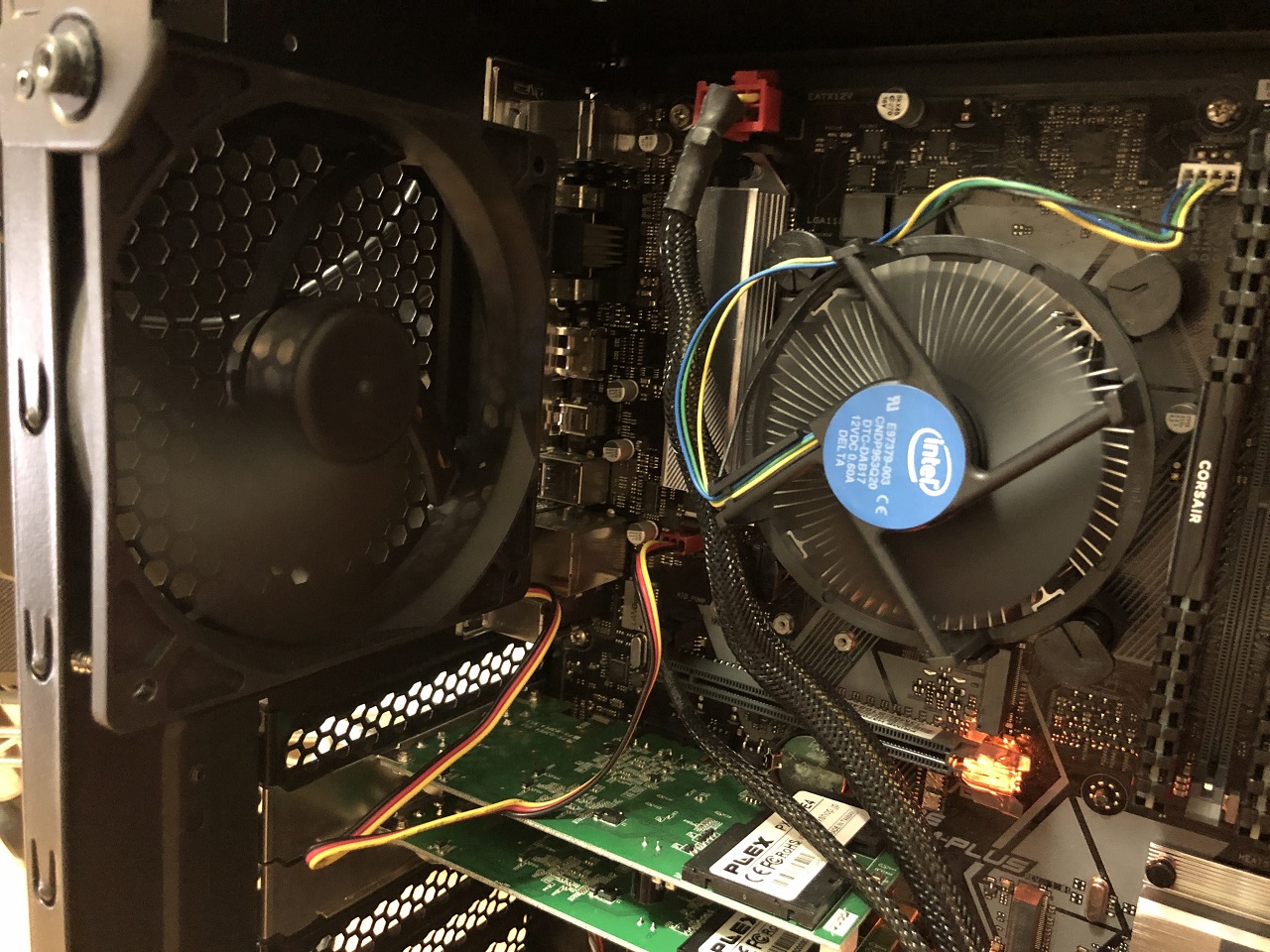

以下は、PCケース後方をアップした写真です。CPUファンの左側にシャーシーファンがあることが見えます。
CPU温度が全録時に80℃を超えてしまったため、後方にファンを追加しました。
これで、70℃まで落とすことができました。

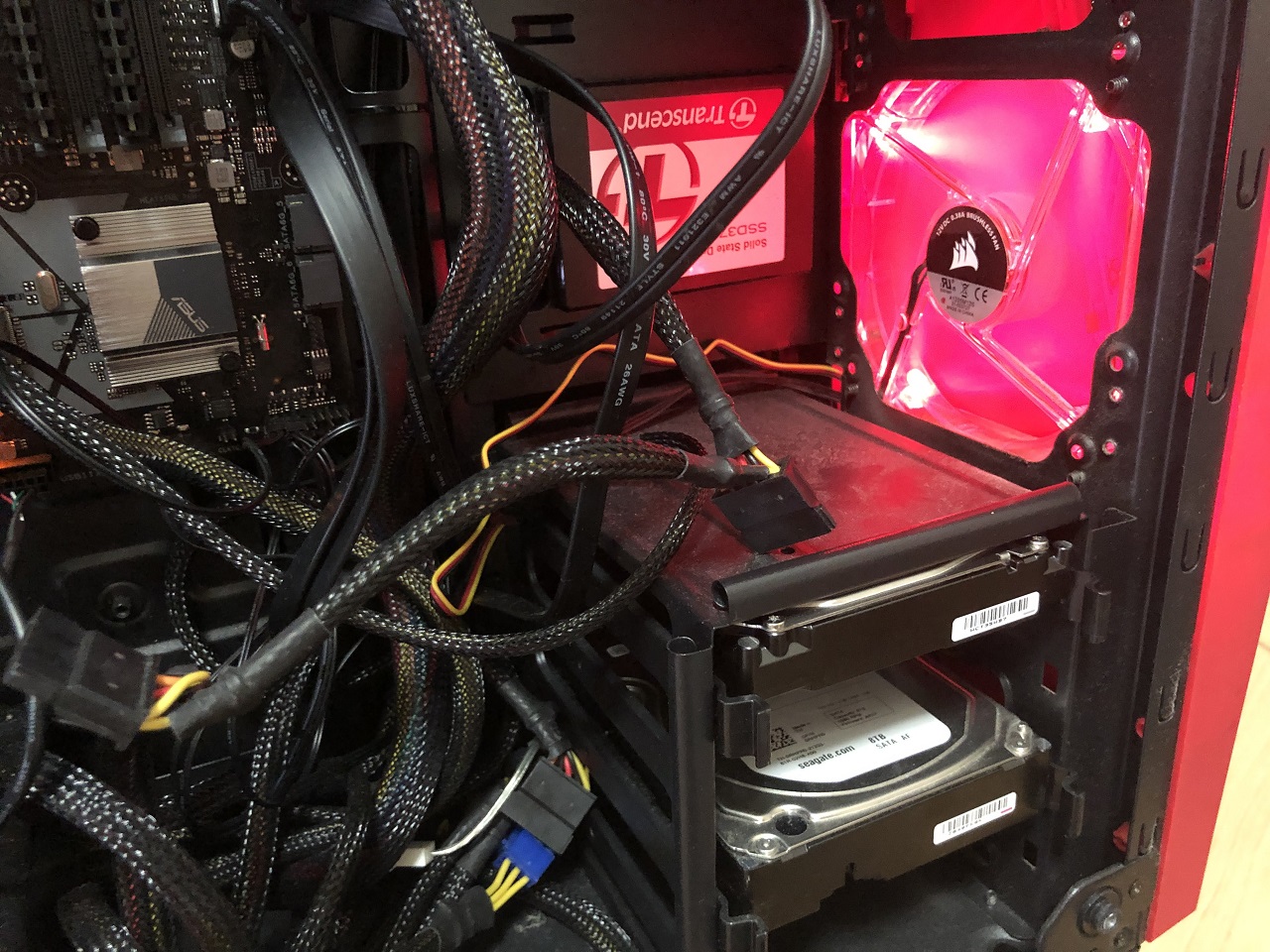

以下は、PCケース前方をアップした写真です。

前面には、2つのファンがあり、HDDやSSDを冷却しています。

ソフトウェア

ソフトウェアは、2020年版自宅録画サーバーとほぼ同じ構成だが、いくつか変更があります。

1. CentOSは8.1（1911）にアップデート
2. ffmpeg 4.2.3が使用可能
3. インストールはyumからdnfへ変更

また、EPGStationのトランスコード設定では、preset=superfast、crf=25とすることで、6チャンネル全録（7倍速、圧縮率25％）を安定稼働できました。

例えば、入力ファイルをsample.tsとし、出力ファイルをsample.mp4とすると以下のオプション設定で、地上波7倍速が可能です。

ffmpeg -y -i sample.ts -preset superfast -c:v libx264 -crf 25 -f mp4 -c:a aac -strict -2 -ar 48000 -ab 192k -ac 2 -loglevel error sample.mp4

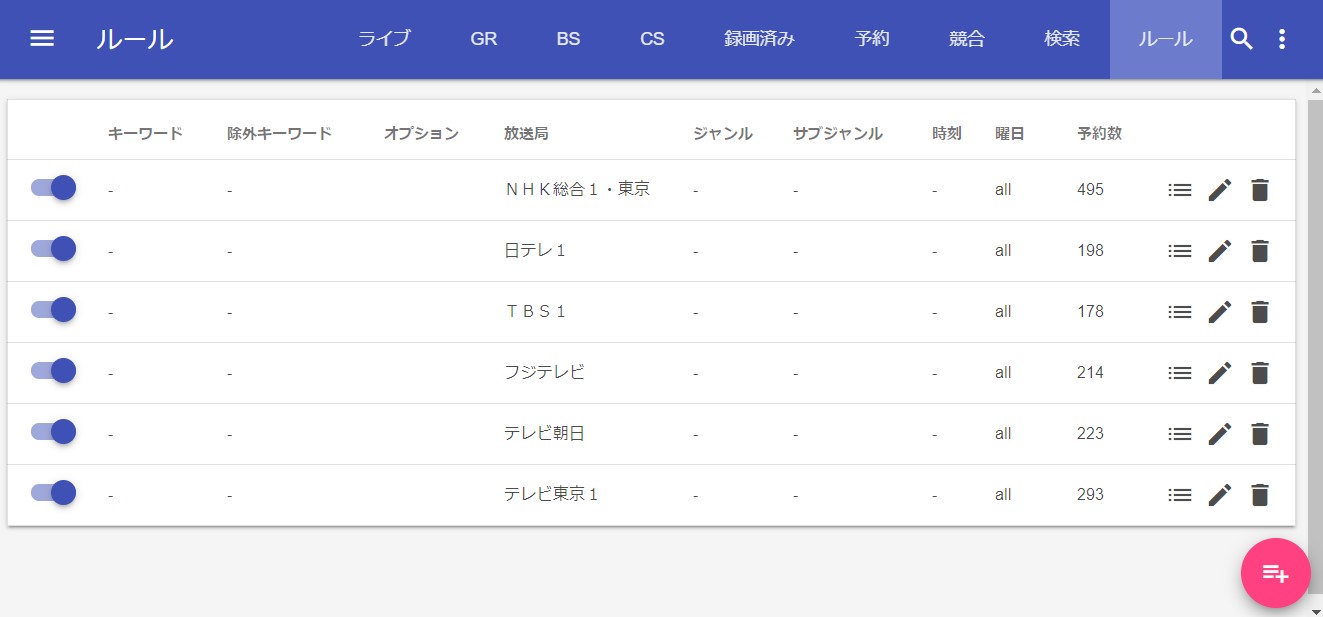

地上波6チャンネルの全録設定は、EPGStationのルール設定を以下のようにします。
1週間で計1500番組を超える予約数になります。

稼働状況

3日間のトランスコード状況を集計した結果は、以下のとおりです。

1日の録画時間は、60秒✕60分✕24時間✕6チャンネル＝518,400秒
1日の録画サイズは、7.2GB✕24時間✕6チャンネル＝1,036.8GB

いくらか数値にぶれがありますが、日をまたいで放送される番組や、番組表が更新されず録画されなかった番組が原因でした。

稼働状況としては、安定して録画が行われており、圧縮速度7倍、圧縮率25％を達成しました。

1日の圧縮量　　1TBのTSファイル　⇒　250GBのmp4ファイル

8TBのHDDを2台搭載しているので、

録画可能日数　＝　6チャンネル✕64日間（16TB/250GB）

温度管理

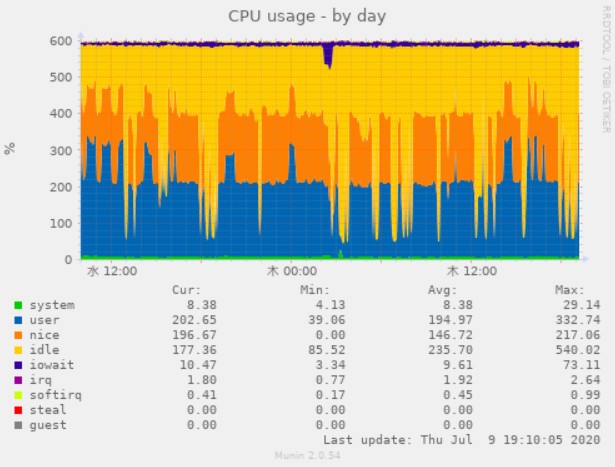

『自宅録画サーバー（全録）」のCPU稼働状況は、以下のとおりです。

6コア6スレッドなので、600％の内訳はおよそ以下のとおりです。

• 6チャンネル録画：40％
• ffmpegトランスコード： 360%(160%+200%)
• mirakurun動作：80%

時々mirakurunが録画以外で動いているのは、番組表の取得かもしれません。
現状は、以下のようになっています。

平均：350％（トランスコード時：400％、追加でmirakurun動作時：500%）

まだ、余裕を持って稼働している状態です。

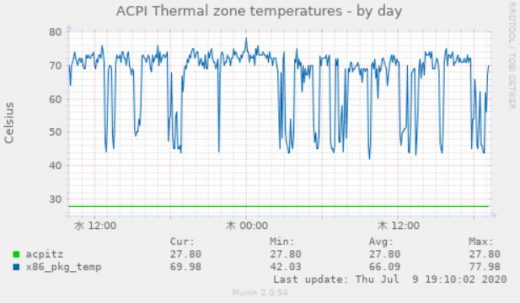

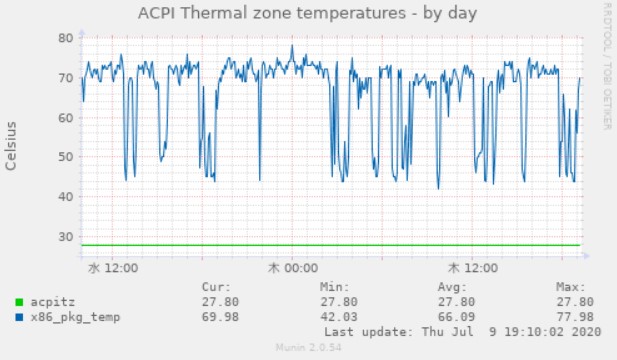

CPU温度は、以下のとおりです。

平均    66.09℃（MAX 77.98℃、MIN 42.03℃）
室温が26～28℃の状態で上記の結果なので、あと10℃程度は余裕があるでしょう。

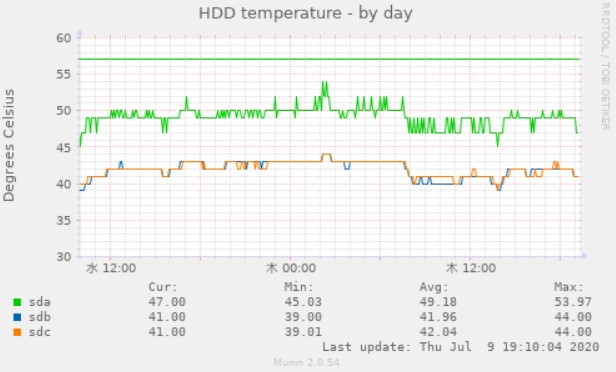

HDD温度は、以下のとおりです。

SSDは、平均49℃である。SSDの限界温度は60～70℃なので、10℃程度余裕があります。
HDDは、平均42℃である。HDDの限界温度は、50℃と言われているので、8℃程度の余裕があります。

この測定時、室温は26～28℃程度なので、室温が35℃くらいが限界かもしれません。

これらの情報を元に判断すると、おそらく通常の夏であれば、乗り切れる状態です。
室温が35℃になりそうな時は冷房を入れるように注意すれば、安全だと考えられます。

最初に『自宅全録サーバー』を立ち上げた時、CPU温度が80℃、HDD温度が45℃ありました。
そこで、後方に冷却ファンを1つ追加したことで、CPU温度で10℃、HDD温度で3℃下げることができました。
この対策が、稼働安定化に大きく寄与しています。

電気料金

やはり、電気料金が気になります。

そこで、『自宅録画サーバー（全録）』の1日の消費電力を測定した所、1.7kwhでした。

電気料金は、以下のとおりです。

従量で単価が変わりますが、1kwh=26.48円とすると、

1か月の電気料金　＝　1350円（45円✕30日）

いくらか高い気がします。もう少し画質を落として（crf=28）圧縮速度を8倍にすれば、安くなるかもしれません。
